Application : Connexion de poutres secondaires en bois ou en matériaux dérivés du bois à des poutres principales ou des poteaux en bois, béton ou acier. Convient également pour des charges biaxiales.

Fixation : Clous en forme de peigne CNA 4,0 x 40 mm ou vis CSA 5,0 x 50 mm / boulons d'ancrage ou vis à béton de 10 mm de diamètre dans le béton ou l'acier.

Avantages du produit : Marquage CE, connexions variées en bois et en béton, chargeable dans deux directions d'axe, nombre réduit de clous pour une capacité portante presque identique, numéro de lot imprimé sur chaque produit, disposition décalée des clous dans la poutre secondaire, également résistant à la traction, diamètre uniforme des trous de boulon, trous de boulon enfoncés.

Avec évaluation technique européenne (ETA 06/0270).

Légende :
Char. Part. = Valeur caractéristique de la capacité portante vers la plaque de base en cas de clouage partiel.
Char. Full. = Valeur caractéristique de la capacité portante vers la plaque de base en cas de clouage complet.

Valeurs applicables pour :
BSN avec A ≤ 48 mm : avec CNA 4,0 x 40
BSN avec A = 51 mm : avec CNA 4,0 x 50
BSN avec A > 60 mm : avec CNA 4,0 x 60

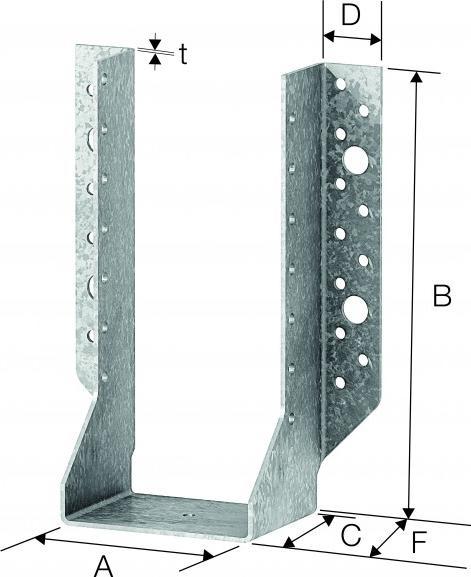

Dimensions (mm) : 80 x 120
Épaisseur du matériau (mm) : 2
A (mm) : 80
D (mm) : 27
Surface : galvanisé à chaud
Forme : BSN
NB (mm) : 120
Matériau : acier
Char. Valeur Part. (kN) : 17,1
Nombre de trous ø 11 (ST) : 2
Clous en forme de peigne CNA (mm) : 60
Char. Valeur Full. (kN) : 25,3
Nombre de trous ø 5 (ST) : 26
F (mm) : 64
C (mm) : 60
Marque : Simpson
Désignation : Étrier de poutre
Type : BSN
Quantité (ST) : 1.
