SKF SNL Boîtier de palier, SNL/SE 509 40

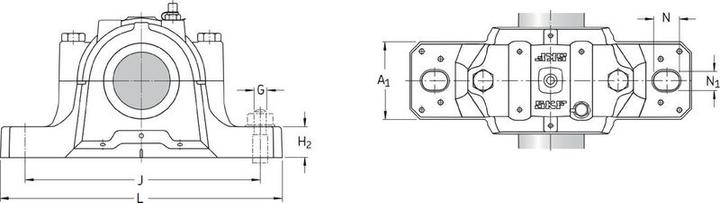

Boîtier de palier SNL, séries 5 et 6. Les boîtiers SNL en fonte grise GG20 sont conçus selon un système modulaire. Cela permet un choix libre du roulement, du joint et du mode de lubrification. En combinant les boîtiers avec différents joints standard, un grand nombre de variantes de boîtiers peuvent être créées, couvrant ainsi la majorité des exigences pour les boîtiers de palier pour des arbres de 20 à 160 mm de diamètre. Ils disposent de deux trous de vis de pied allongés en standard, permettant un alignement ultérieur du boîtier.

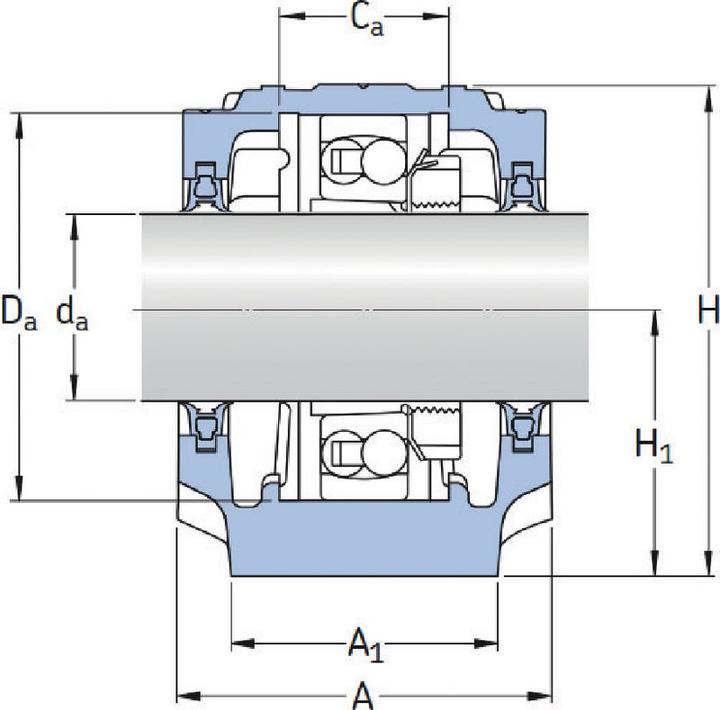

Les boîtiers de palier SNL sont conçus pour l'installation de roulements à billes oscillants ou de roulements à rouleaux oscillants, qui peuvent être montés sur des arbres lisses à l'aide de manchons de serrage. Des fixations rigides peuvent être obtenues en insérant deux bagues de fixation identiques de chaque côté du roulement. Cela garantit toujours un siège de roulement centré pour les fixations rigides. Des joints adaptés de la série TSN, des capots de fin ou des bagues de fixation doivent être commandés séparément. Convient pour les roulements à billes oscillants des séries 12, 13, 22, 23 et les roulements à rouleaux oscillants des séries 222 et 223. Dimensions principales selon DIN 736:1984 / DIN 739:1984 / ISO 113:1999.
