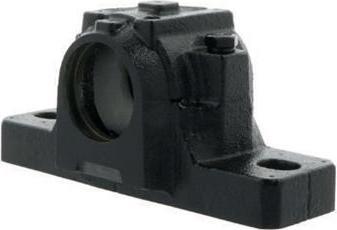

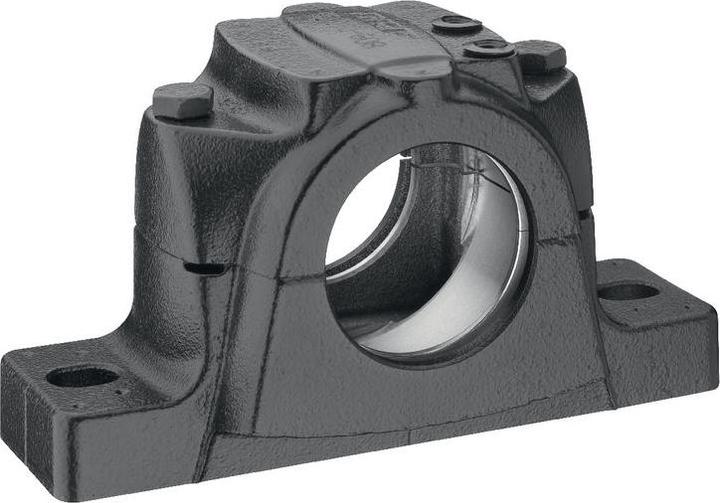

SKF SNL Boîtier de palier, SNL/SE 513-611 60

Boîtier de palier SNL, séries 5 et 6. Les boîtiers SNL en fonte grise GG20, en deux parties, sont conçus selon un système modulaire. Cela permet un choix flexible du palier, du joint et du mode de lubrification. En combinant les boîtiers avec différents joints standard, on obtient un grand nombre de variantes de boîtiers, couvrant la plupart des exigences pour des boîtiers de palier pour des arbres de 20 à 160 mm de diamètre. Ils sont équipés de deux trous de vis de pied allongés, permettant un alignement ultérieur du boîtier.

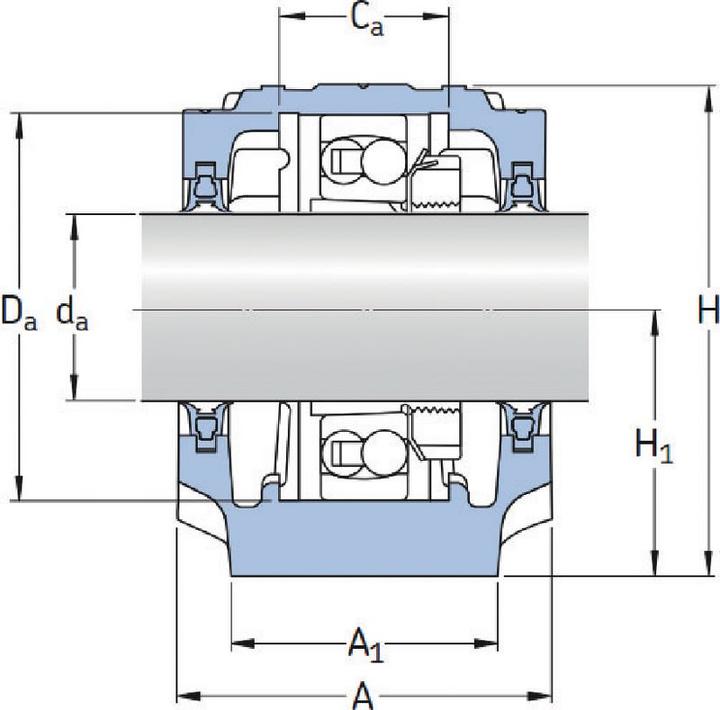

Les boîtiers de palier SNL sont destinés à l'installation de roulements à billes oscillants ou de roulements à rouleaux oscillants, qui peuvent être montés sur des arbres lisses à l'aide de manchons de serrage. Des montages fixes peuvent être réalisés en insérant deux bagues d'arrêt identiques de chaque côté du palier. Cela garantit toujours un siège de palier centré pour les montages fixes. Des joints adaptés de la série TSN, des capots ou des bagues d'arrêt doivent être commandés séparément. Convient pour des roulements à billes oscillants des séries 12, 13, 22, 23 et des roulements à rouleaux oscillants des séries 222 et 223. Dimensions principales selon DIN 736:1984 / DIN 739:1984 / ISO 113:1999.
