Hauteur extérieure : 150 mm
Largeur extérieure : 200 mm
Profondeur extérieure : 80 mm
Dimensions extérieures : 150 x 200 x 80 mm
Matériau du boîtier : Acier
Porte transparente : Non
Classe de protection IP : IP66
Plaque de châssis : Non
Plaque de blindage : Non
Couleur : Gris
Code RAL : RAL 7035
Kit de montage : Non
Type de montage intérieur : Panneau

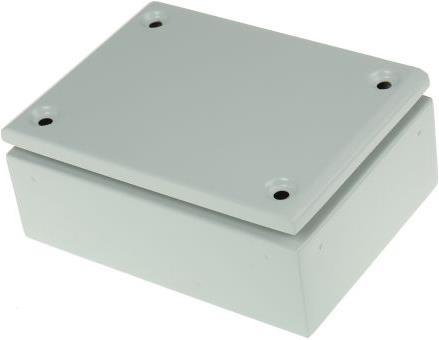

Trois profils pour une largeur de 800 mm, deux pour la boîte de bus (trois vis pour une largeur supérieure à 400 mm), quatre pour les boîtes plates et d'accès (six vis pour une largeur supérieure à 400 mm). Boîtes industrielles Spacial SBM. Les armoires en acier Spacial SBM de Schneider Electric sont disponibles en trois versions et sont conçues pour une utilisation dans des applications de machines industrielles et de bâtiment. Les armoires murales ont un corps rectangulaire monobloc avec des canaux soudés à l'avant et deux ou trois profils percés pour installer des plaques de montage et des rails DIN à l'arrière, avec des trous de montage de 12,5 mm de diamètre. Le couvercle de l'armoire est équipé d'un joint en polyuréthane et de deux, trois, quatre ou six vis à demi-tour filetées (selon la version). Un boulon de connexion à la terre M6 x 16 est soudé dans le couvercle pour fournir une borne de connexion potentielle pour l'armoire.

Les caractéristiques et avantages incluent 28 tailles différentes disponibles, utilisant des accessoires de la boîte d'expansion, avec des profondeurs de 80 mm et 120 mm disponibles, avec ou sans entrées de câble FL21 pré-installées. Les armoires ont une protection IP66, ce qui signifie qu'elles sont étanches à la poussière et offrent une protection contre des jets d'eau puissants et des mers agitées. Elles possèdent également une résistance aux chocs mécaniques externes allant jusqu'à IK10 (20 joules), ce qui signifie que la boîte murale peut résister à un objet de 5 kg tombé d'une hauteur de 40 cm. Elles peuvent être installées avec un tournevis, avec un montage direct par l'arrière ou en utilisant des pattes de montage externes. Les armoires sont protégées à l'intérieur comme à l'extérieur par un polyester peint en gris (RAL 7035), présentant un design attrayant et robuste pour protéger les électroniques sensibles.

Les applications typiques incluent une utilisation dans des garages souterrains, des tunnels routiers et ferroviaires.
