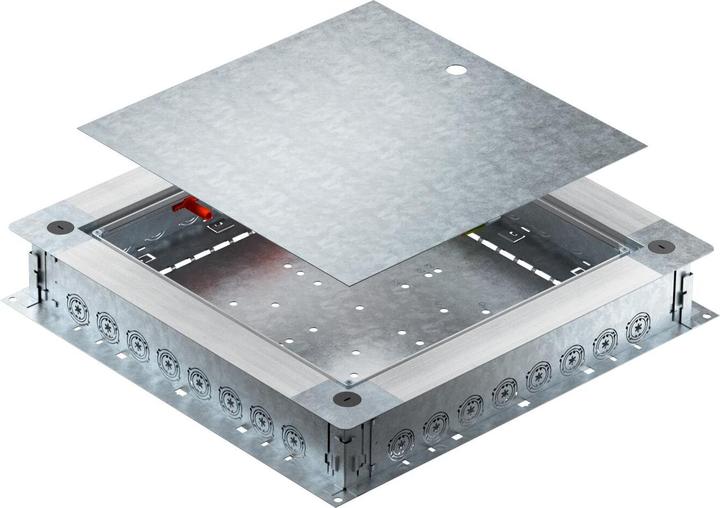

OBO Bettermann Boîte de tirage et de dérivation UZD350-4 R

Fabricant : OBO Bettermann
Désignation : Boîte de tirage et de dérivation
Dimensions : 500 x 480 x 80 mm
Type : UZD350-4 R
Taille nominale : 350 mm
Hauteur minimale du chape : 80 mm
Plage de nivellement : 80 - 160 mm
Convient pour canal sous-plancher recouvert de chape : non
Convient pour canal sous-plancher fermé affleurant à la chape : non
Hauteur du canal : 28 - 58 mm
Ouverture d'installation pour réservoir de surface : non
Ouverture d'installation pour unité encastrée : carrée
Nombre d'appareils pouvant être installés : 1
Matériau de la paroi latérale : Acier
Convient pour l'installation d'un joint : oui
Possibilité de découplage entre la partie supérieure et la partie inférieure : oui
Plaque de fond : oui
Degré de protection (IP) : IP20

La boîte de tirage et de dérivation est conçue pour des canaux d'installation sous-plancher recouverts de chape avec des parois latérales en tôle d'acier. Elle permet le montage d'unités encastrées dans le couvercle de montage (à commander séparément). La boîte peut être nivelée en continu grâce à un nivellement rapide à une hauteur nominale de chape de 80 - 160 mm. La chape peut être travaillée affleurante au bord de retrait de chape. Avec possibilité de découplage acoustique après la pose de la chape et avec accessoires système, elle est également utilisable pour des applications lourdes. L'introduction des câbles et des conduites se fait par les entrées de tube.
