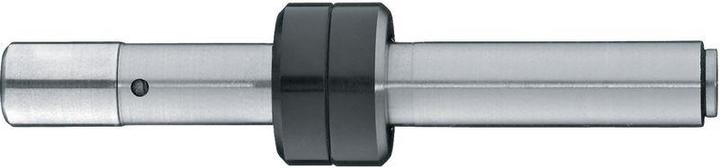

Toucheur de contour Type B-2, Ø 10/4

Alignement de surfaces de référence ou de bords, précision d'alignement de 0,01 mm.

Procédure
La partie inférieure du toucheur peut d'abord être poussée hors de l'axe de rotation de la broche de travail (environ 600 tr/min) par une légère pression du doigt. En approchant lentement de la surface à toucher, le mouvement oscillant devient de plus en plus faible. Lorsque la coaxialité de la partie supérieure et de la partie inférieure est atteinte, la partie inférieure se déplace le long de la surface de la pièce. La position de la surface touchée par rapport à l'axe de la broche de travail correspond exactement à la moitié du diamètre de la tête de toucheur correspondante. Exécution : Toutes les pièces sont durcies et rectifiées.
