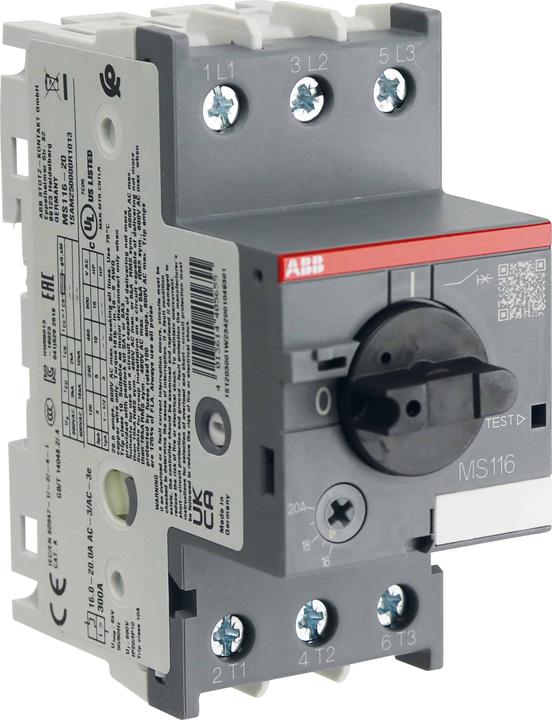

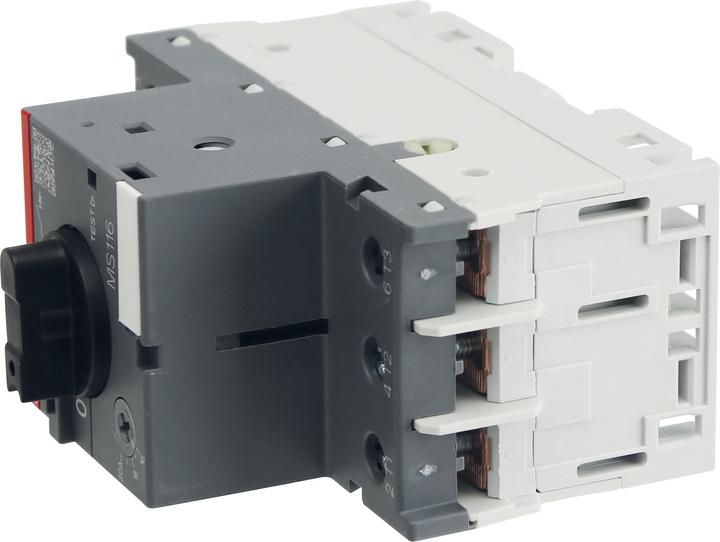

ABB Stotz S&J Disjoncteur de protection moteur MS116-20

Fabricant : ABB Stotz S&J
Désignation : Disjoncteur de protection moteur 16-20A
Type : MS116-20
Réglage du déclencheur de surcharge : 16..20 A
Plage de réglage du déclencheur de court-circuit instantané : 300 A
Avec protection thermique : oui
Sensible à la perte de phase : oui
Technique de déclenchement : thermomagnétique
Tension de service nominale : 690 V
Courant nominal Iu : 20 A
Puissance de service nominale en AC-3, 400 V : 7,5 kW
Type de connexion du circuit principal : connexion à vis
Type d'élément de commande : bouton rotatif
Type d'appareil : appareil complet dans un boîtier
Avec contact auxiliaire intégré : non
Avec déclencheur sous tension intégré : non
Nombre de pôles : 3
Courant de coupure de court-circuit nominal Icu à 400 V, AC : 16 kA
Degré de protection (IP) : IP20
Hauteur : 97,8 mm
Largeur : 45 mm
Profondeur : 85,4 mm

ABB Stotz S&J Disjoncteur de protection moteur MS116-20 : détails supplémentaires
Le disjoncteur de protection moteur MS116 avec protection thermique et électromagnétique représente une série compacte et économique pour la protection des moteurs jusqu'à 15 kW (400 V) avec une largeur de module de 45 mm. L'appareil à compensation de température dispose d'une commande par bouton rotatif avec une indication claire de la position de commutation I/0. Le bouton rotatif peut être verrouillé en position 0 à l'aide d'un dispositif de verrouillage. Les contacts auxiliaires et de signalisation ainsi que les déclencheurs sous tension et de courant de travail peuvent être montés sans outil. Des rails triphasés pour 65 A ou 100 A et des blocs d'alimentation pour 25 mm² ou 35 mm² permettent l'alimentation commune de plusieurs disjoncteurs de protection moteur. Des boîtiers de protection ainsi que des accessoires pour l'installation en armoire et en porte complètent la gamme.
EAN : 4013614405655.
