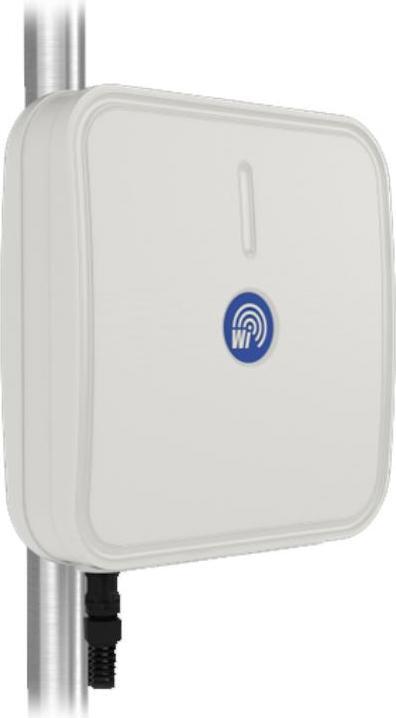

Instruments sans fil WiBOX PA M5-22HV - Antenne PtP/Client 5 GHz, 22 dBi

La WiBOX PA M5-22HV est une antenne planaire à polarité duale (MIMO 2x2) fonctionnant dans la plage de fréquence de 5,1 à 5,95 GHz avec un gain de 22 dBi dans les deux polarités. Elle est conçue pour des applications point à point (PtP) ou point à multipoint (PtMP) en tant qu'antenne cliente, où des antennes à haut gain sont requises. La WiBOX PA M5-22HV est compatible avec les systèmes WLAN 802.11n/ac et peut être installée à l'intérieur comme à l'extérieur (IP67). L'antenne est intégrée dans le système de haute qualité WiBOX Large.

Caractéristiques

• Gain de 2x 22 dBi
• Polarisation : horizontale et verticale pour la fréquence de 5100 - 5900 MHz
• 2x connecteurs SMA femelles
• Boîtier large et ergonomique WiBOX Large pour l'installation d'équipements radio
• Boîtier étanche pour l'extérieur
• Conçue pour résister à diverses conditions météorologiques
• Système étanche RJ45
• Système de mise à la terre pour protection contre la foudre - mise à la terre DC

Systèmes

• WLAN - 5 GHz
• WiMAX - 5 GHz
• ISM - 5725 - 5875 MHz
• RFiD - 5725 - 5875 MHz

Applications

• Intégration de systèmes
• Connexions point à point
• Connexions point à multipoint

Spécifications électriques

• Fréquence : 5,1 - 5,9 GHz
• Gain : 22 dBi
• VSWR :
• Largeur de faisceau : 8°/16°
• Polarisation : horizontale et verticale
• Isolation croisée
• Avant-arrière : > 30 dB
• Séparation entre les connecteurs : > 35 dB
• Impédance : 50 ohms
• Puissance d'entrée max : 50 W
• Protection contre la foudre : Non
• Mise à la terre DC : Oui

Spécifications mécaniques

• Dimensions : 39,2 x 39,6 x 9,6 cm
• Poids : 3 kg
• Connecteur : RJ45
• Matériau : ABS
• Niveau d'étanchéité : IP67
• Plage de température de fonctionnement : -40 °C à 80 °C

Kit de montage

• Dimensions : 9,9 x 10,5 x 14,8 cm
• Plage de réglage : +/- 30°
• Poids : 0,87 kg
• Plage de dimensions du mât : 250 - 650 mm
• Matériau : Polyamide avec fibre de verre + acier galvanisé.
