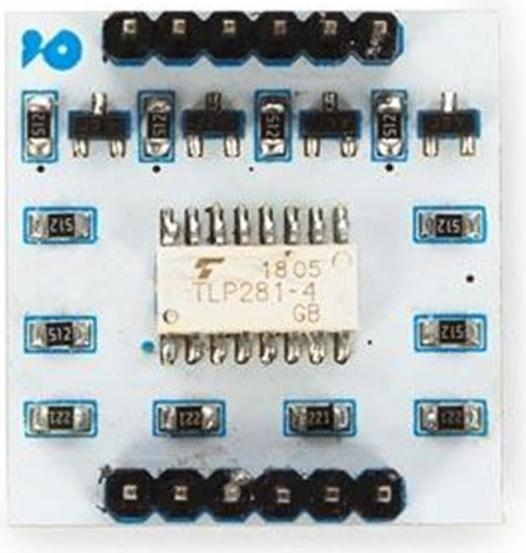

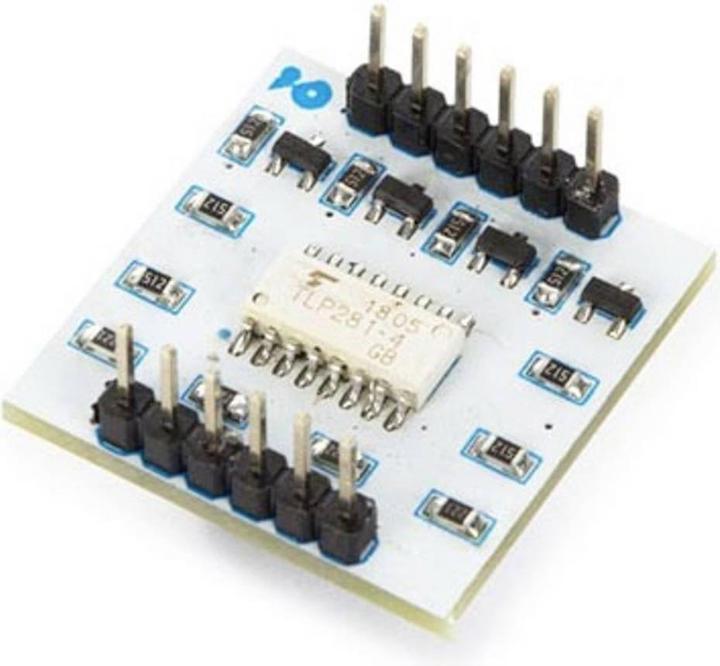

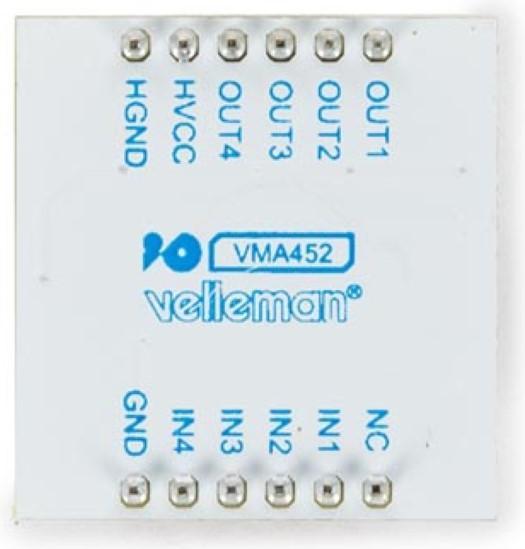

Avec ce tableau de répartition, vous pouvez connecter un système numérique (comme un microcontrôleur de 5 V) à un système haute tension ou bruyant. Il utilise le circuit intégré opto-isolateur TLP281 pour isoler électriquement votre contrôleur des quatre LED et photodiodes intégrées provenant du système haute tension. Le circuit intégré TLP281 est souvent utilisé avec un microcontrôleur pour contrôler des servos ou d'autres moteurs qui nécessitent une tension plus élevée que la logique TTL sur une carte de développement de 3,3 V ou 5 V. Ce tableau de répartition permet de contrôler jusqu'à 4 canaux. Il vous suffit de connecter votre microcontrôleur aux 4 broches et d'alimenter la carte avec un maximum de 5 VDC sur la broche NC. Le système haute tension est connecté aux broches HVCC et HGND ainsi qu'aux broches OUT.
