Domaine : TeSys GC
Série : GC25
Nombre de pôles : 2
Tension de bobine : 240 Vac
Courant nominal des contacts : 25 A
Tension nominale des contacts : 250 Vac
Configuration des contacts : 2 normalement ouverts
Nombre de contacts auxiliaires : 1
Type de connexion : connexion par fil
Longueur : 81 mm
Température de fonctionnement max. : +50 °C

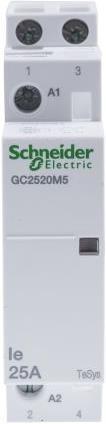

Contacteurs modulaires de Schneider Electric TeSys GC. Les contacteurs modulaires TeSys GC peuvent commuter des charges monophasées, triphasées ou quadriphasées. Les contacteurs de la série TeSys GC sont sûrs, faciles à utiliser et simples à installer. Ces appareils, avec leurs dimensions compactes, conviennent à une large gamme d'applications.

Caractéristiques et avantages :

• Contacts auxiliaires intégrés pour une puissance de commutation supplémentaire
• Connexions à vis : bornes avec protection des doigts selon IP20, avec marquages de bornes nord-américains et internationaux
• Montage sur plaque avec vis ou montage sur rail DIN
• Fonction relais d'impulsion
• Fonction jour/nuit
• Isolation Classe 2 : sécurité continue pour l'opérateur et les tiers

Les catégories d'utilisation AC1 et AC3 pour les contacteurs TeSys définissent les valeurs de génération et de séparation de courant en fonction du type de charge à contrôler et des conditions de cycle de fonctionnement.

• AC-1 : S'applique à tous les appareils AC avec un facteur de puissance d'au moins 0,95. Exemple d'application : charge ohmique, chauffage, distribution.
• AC-3 : S'applique aux moteurs à rotor en court-circuit, où le freinage se produit pendant le fonctionnement du moteur. Exemples d'application : tous les moteurs à rotor en court-circuit, ascenseurs, escaliers mécaniques, convoyeurs, élévateurs à godets, compresseurs, pompes, mélangeurs, climatiseurs.

Les contacteurs de la série TeSys GC utilisent un mouvement linéaire translatoire, ce qui permet une double séparation des pôles.
