Connexion A = Connecteur SMA
Connexion B = Connecteur SMA
Longueur = 1,5 m
Impedance = 50 Ω
Type coaxial = RG233
Profil de câble = Coaxial
Température de fonctionnement min. = +40 °C
Température de fonctionnement max. = +80 °C

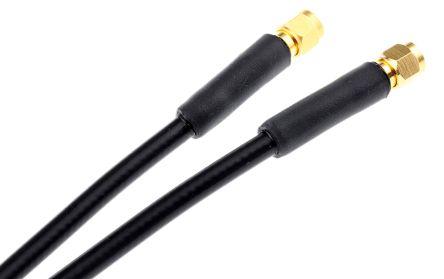

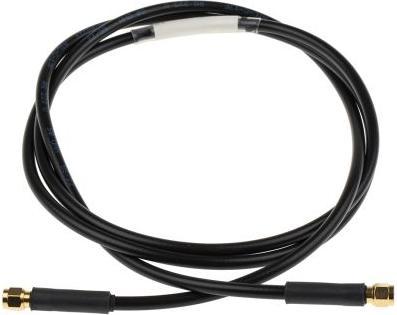

Câble micro-ondes SMA 50 Ω. Les câbles micro-ondes sont des assemblages de connecteurs SMA pour 50 Ω avec une fréquence nominale maximale, offrant un rapport coût-efficacité pour une variété d'applications telles que les tests d'instruments, l'étalonnage d'appareils et diverses formes de communication micro-ondes. Les câbles haute performance, flexibles et à double blindage sont codés par couleur pour une identification facile selon la bande de fréquence. Les connecteurs SMA plaqués or à chaque extrémité possèdent des tubes en laiton et des protections contre les contraintes thermiques à double rétraction pour éviter les dommages et préserver les performances. Disponibles en deux versions, avec et sans représentations graphiques du comportement opérationnel. Avec représentation graphique – Les représentations graphiques du comportement opérationnel montrent l'atténuation d'insertion et l'atténuation de retour pour un ensemble de câbles donné sur l'ensemble de son spectre. L'ensemble de câbles reçoit un numéro de série pour faciliter son suivi. Cela permet aux utilisateurs de calibrer sans restriction les appareils en tenant compte de l'ensemble de câbles lors de leurs tests et mesures. Sans représentation graphique – Les ensembles de câbles traditionnels sans représentations graphiques du comportement opérationnel présentent également les spécifications techniques mentionnées dans les tableaux. Pour les appareils qui n'ont pas besoin d'être étalonnés, cela entraîne des économies de coûts.
