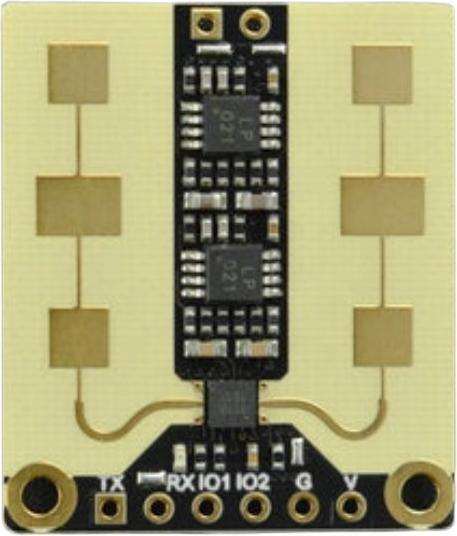

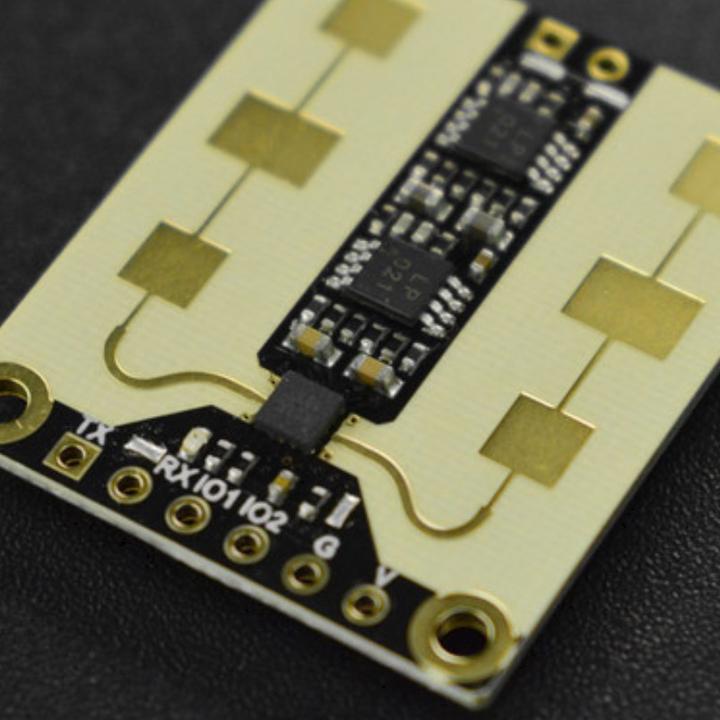

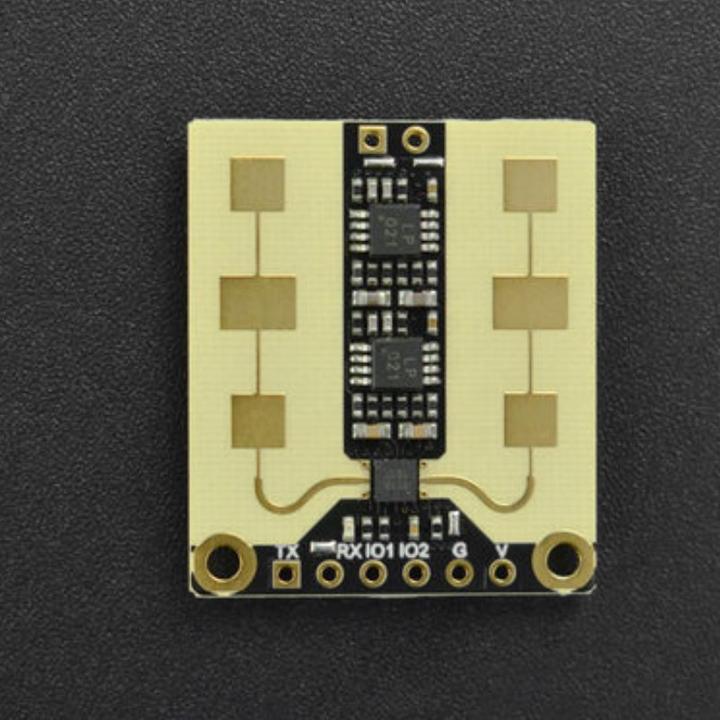

Ce capteur radar 24GHz utilise une modulation FMCW et CW multimode ainsi qu'une structure d'antenne émettrice et réceptrice séparée. En fonctionnement, le capteur émet d'abord des ondes radio FMCW et CW dans la zone de détection. Ensuite, il réfléchit les ondes radio émises par toutes les cibles en mouvement, en micromouvement ou en faible mouvement dans la zone. Elles sont converties en signaux électriques par le circuit MMIC à ondes millimétriques du système de détection. Ces signaux sont ensuite envoyés au processeur et traités par les algorithmes de signaux et de données appropriés. Le radar à ondes millimétriques peut détecter la présence de personnes, fixes ou en mouvement, dans la zone de détection. En outre, il peut même détecter une présence humaine statique ou stationnaire, telle qu'une personne endormie. Il existe deux possibilités de sortie du résultat de la détection : le port série et le port E/S. En outre, le module de détection se caractérise par une grande fiabilité de détection, une sensibilité élevée, une taille réduite et une facilité d'utilisation ou d'intégration dans les applications.

Caractéristiques :
Détection de présence humaine : détecte si un corps humain se trouve dans la zone.
Forte capacité anti-interférence, non affectée par la neige, la brume, la température, l'humidité, la poussière, la lumière, le bruit, etc.
Compteur de personnes
Bibliothèque Arduino

Détails techniques :
Alimentation : 3.6 à 5V
Courant de fonctionnement : 90mA
Distance de détection : 9m
Puissance d'émission équivalente : 13-15dBM
Angle de faisceau : 100*40
Mode de modulation : FMCW, CW
Fréquence de fonctionnement : 24GHz
Plage de température de fonctionnement : -40 à 85°C
Vitesse de transmission : 9600

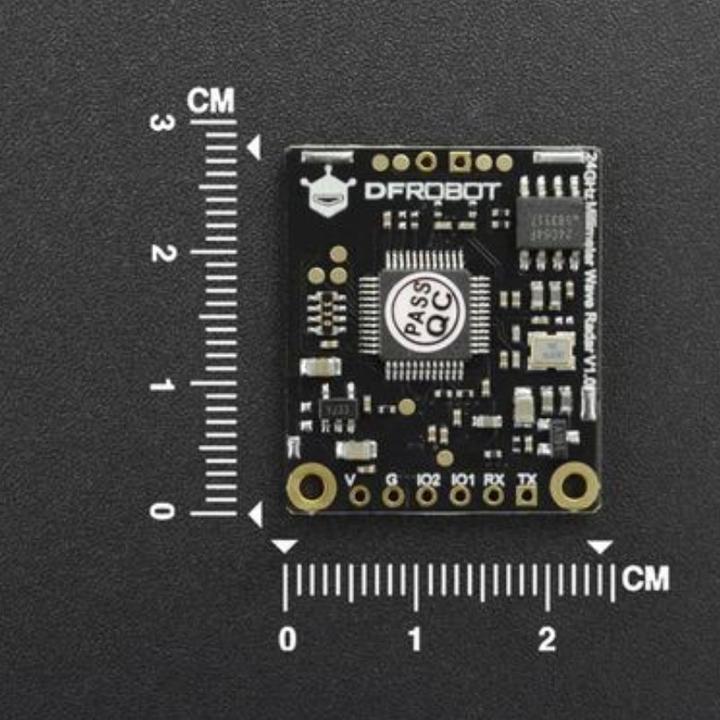

Dimensions : 24 x 28 x 3.8mm
Poids : 6g

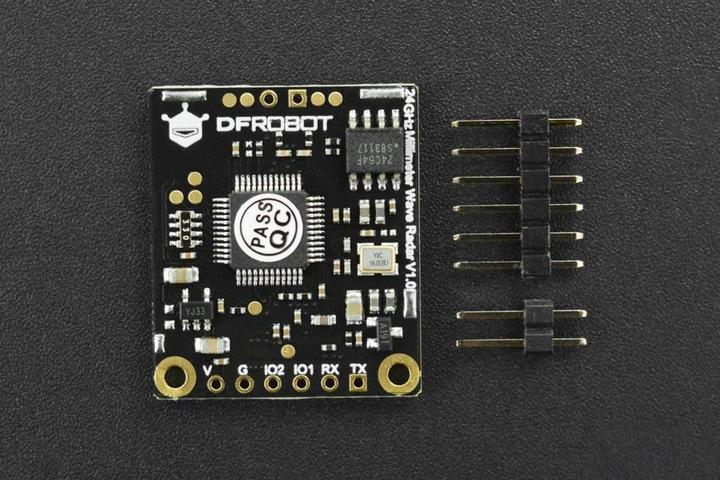

Contenu de la livraison :
1x mmWave-Radar Détection de présence de personnes jusqu'à 9m
1x barrette à broches 1x6p.
