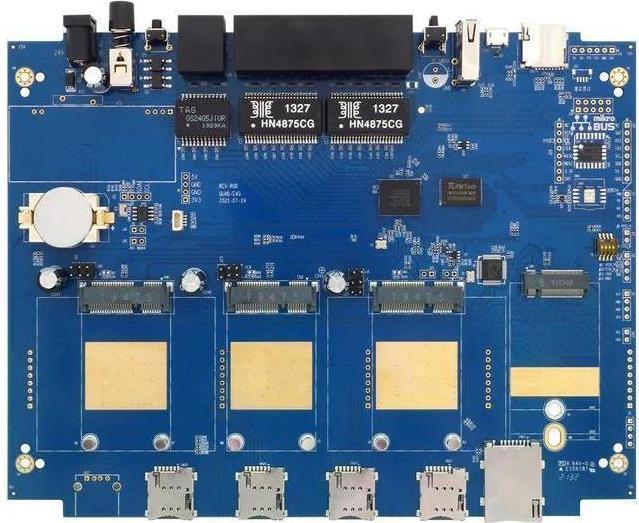

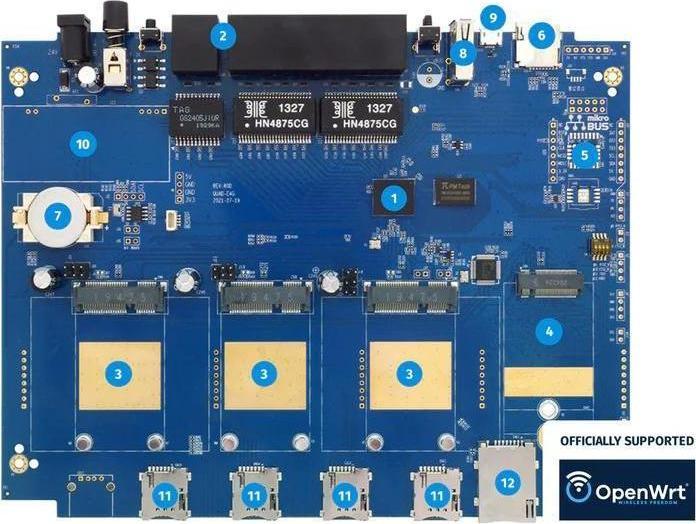

Carte de routeur embarquée multi 4G/WiFi et 5G OpenWrt

• MediaTek MT7621A (880 MHz double cœur MIPS) équipé de 256 ou 512 Mo de RAM DDR3
• 5 ports Ethernet Gigabit avec protection ESD
• 3 mini PCIe (PCIe ×1, USB 2.0, microSIM)
• M.2/NGFF B-key (USB 3.0/2.0, mini + microSIM)
• 16/32/64 Mo de mémoire flash SPI NOR (module SPI NOR double ou SPI NOR + SPI NAND en option)
• Lecteur de carte flash microSD (SDXC)
• RTC (bus I2C) avec batterie de secours
• 1 USB 2.0 Type-A
• 1 micro USB Type-B pour console série système
• Support PoE 802.3at/af (module optionnel)
• Emplacement pour micro SIM à tirage
• Emplacement pour mini SIM à tirage

Le Quad-E4G est une plateforme universelle offrant de larges possibilités grâce à ses multiples emplacements d'extension. Elle fournit des options d'extension étendues et des performances décentes. Trois emplacements mini PCIe avec des bus PCIe et USB, équipés de slots SIM, permettent de monter un routeur sans fil avec plusieurs modules WiFi ou 4G.

Un emplacement M.2 B-key supplémentaire permet de créer un point d'accès 4G/5G haute performance avec LTE Cat. 6+. Cinq interfaces Ethernet Gigabit avec support de déchargement matériel serviront de nombreux appareils finaux sans se soucier du débit.

Le support OpenWrt et la console série système basée sur USB facilitent considérablement le développement.

Spécifications

• SOC : MediaTek MT7621A avec CPU MIPS 1004Kc double cœur (quad-thread) à 880 MHz
• RAM : 256 Mo de DDR3
• Flash : 32 Mo de SPI NOR
• USB :

1 USB 2.0 Type-A
1 USB 2.0 micro Type-B pour accès à la console série système (sans pilote)

• Stockage : 1 lecteur de carte flash microSD (SDXC)
• Ethernet : 5 ports Ethernet Gigabit avec protection ESD
• Extension :

3 mini PCIe pour module 3/4G ou WiFi (PCIe ×1, USB 2.0, micro SIM, 3.3 + 5.0 V)
1 M.2/NGFF B-key 3042/3052 pour module 3/4/5G (USB 3.0/2.0, mini + micro SIM)
1 socket mikroBUS™ (bus SPI et UART)

• Connecteurs :

4 connecteurs à 8 broches + 1 connecteur à 6 broches pour carte SIM (pas de 2,54 mm)
1 bus I2C à 4 broches (pas de 2,54 mm)
1 série système à 4 broches...
