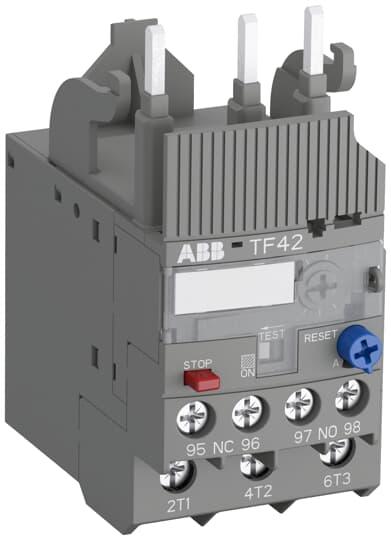

ABB Stotz S&J relais thermique de surcharge TF42-3.1

Fabricant : ABB Stotz S&J
Désignation : Relais thermique de surcharge classe 10, 2.30-3.10A
Type : TF42-3.1
Plage de courant réglable : 2,3 - 3,1 A
Tension de service nominale maximale Ue : 690 V
Type de montage : Montage direct
Type de connexion du circuit principal : Connexion à vis
Nombre de contacts auxiliaires en tant qu'ouvreurs : 1
Nombre de contacts auxiliaires en tant que fermeurs : 1
Nombre de contacts auxiliaires en tant que changeurs : 1
Classe de déclenchement : CLASS 10
Fonction de réinitialisation entrée : non
Fonction de réinitialisation automatique : oui
Fonction de réinitialisation par bouton : oui

Détails supplémentaires :
Les TF42 sont des dispositifs de protection de moteur électromécaniques économiques pour des courants allant jusqu'à 38 A. En cas de surcharge, ils offrent une protection thermique fiable des moteurs connectés. Les TF42 sont généralement montés sur des contacteurs AF09 à AF38, mais peuvent également être montés séparément sur rail DIN à l'aide d'un kit de montage individuel. En cas de dépassement du courant moteur réglé sur l'échelle de courant, les relais se déclenchent via des éléments bimétalliques et changent ainsi l'état de commutation des deux contacts auxiliaires 1S/1Ö. Un contacteur en amont est alors désactivé. Les relais permettent une réinitialisation manuelle ou automatique, ils disposent d'une fonction de test et d'arrêt ainsi qu'un indicateur de déclenchement. L'échelle de courant des appareils est plombable. Des accessoires tels que des boutons de réinitialisation et des dispositifs de réinitialisation complètent la gamme. Les TF42 ont une classe de déclenchement 10, sont compensés en température, sensibles à la perte de phase et disposent d'une certification Atex. EAN : 4013614398087.
