Domaine : Sentron
Série : 5SY4
Nombre de pôles : 3
Courant nominal : 10 A
Caractéristique de déclenchement : Type B
Tension nominale AC : 400 V
Capacité de coupure : 10 kA
Longueur : 89,8 mm
Largeur : 52,8 mm
Profondeur : 76 mm

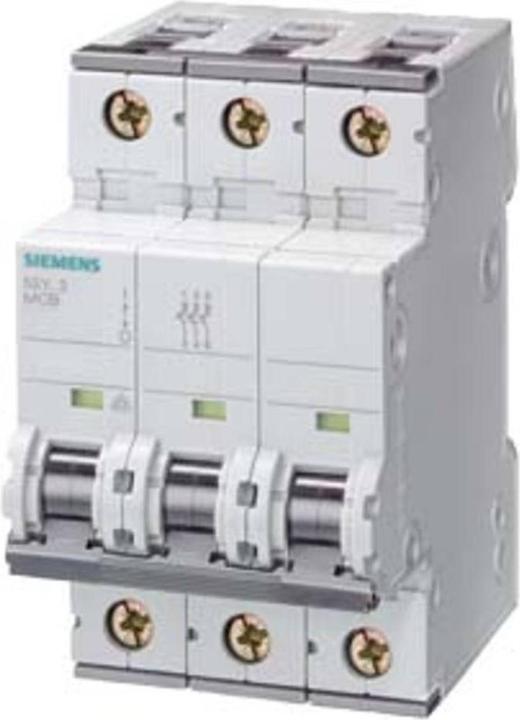

Disjoncteur automatique, série 5SY4, 10 kA, B, C et D. Les disjoncteurs miniatures de Siemens offrent une qualité et une fiabilité maximales. Avec les excellentes caractéristiques techniques des appareils, vous êtes toujours en sécurité. De plus, vous bénéficiez d'options de montage innovantes qui permettent une installation rapide et facile. Les disjoncteurs miniatures de Siemens peuvent être combinés selon les besoins avec une variété de composants supplémentaires, tels que des interrupteurs de commande, des contacts de signalisation de défaut, des libérations par shunt, des libérations sous tension et des mécanismes de télécommande ou avec des unités de disjoncteurs différentiels pour la protection des personnes et contre les incendies.

Caractéristiques et avantages : Déclenchement automatique, 1, 2, 3 et 4 pôles, montage sur rail DIN. Utilisation dans l'industrie ainsi que dans le secteur de la construction fonctionnelle et résidentielle. Prise en charge d'un retrait rapide et pratique de l'assemblage.

Normes : IEC 60898 – Se réfère aux disjoncteurs basse tension pour une utilisation dans les foyers et installations similaires. Traditionnellement connu au Royaume-Uni sous le nom de disjoncteur de protection.

Question : Quelles sont les différences entre les courbes de déclenchement B, C et D ?
Réponse : Courbe B : Déclenchement : 3 à 5 fois le courant nominal. Applications : Protection des générateurs, des personnes, des câbles très longs. Courbe C : Déclenchement : 5 à 10 fois le courant nominal. Applications : Protection des circuits et applications générales. Courbe D : Déclenchement : 10 à 14 fois le courant nominal. Applications : Protection des circuits haute tension, des soudeurs, des transformateurs et des moteurs.
