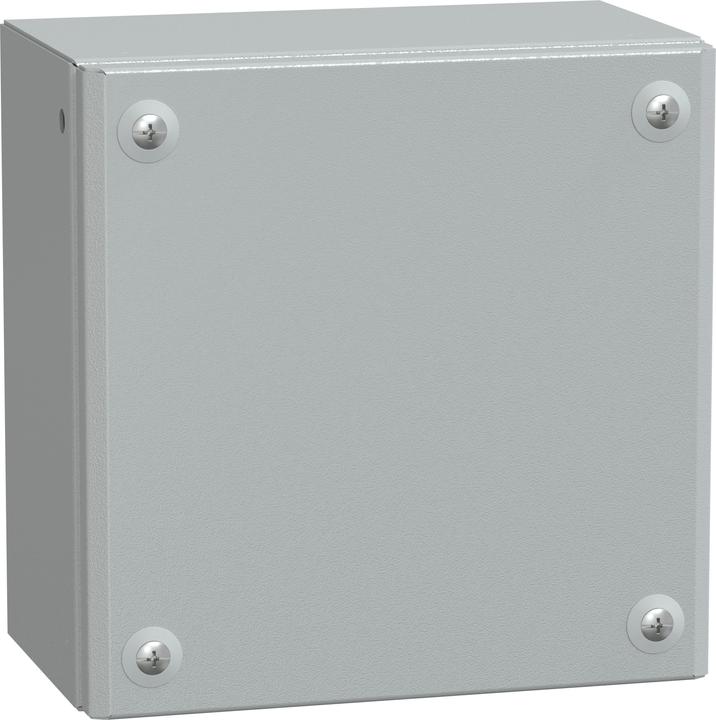

Hauteur extérieure : 200 mm
Largeur extérieure : 200 mm
Profondeur extérieure : 120 mm
Dimensions extérieures : 200 x 200 x 120 mm
Matériau du boîtier : Acier
Porte transparente : Non
Classe de protection IP : IP66
Plaque de châssis : Non
Plaque de blindage : Non
Couleur : Gris
Code RAL : RAL 7035
Kit de montage : Non
Type de montage intérieur : Panneau

Trois profils pour une largeur de 800 mm, deux pour la boîte de bus (trois vis pour une largeur supérieure à 400 mm), et quatre pour les boîtes plates et d'accès (six vis pour une largeur supérieure à 400 mm). Les boîtes industrielles Spacial SBM de Schneider Electric sont disponibles en trois versions et sont conçues pour une utilisation dans des machines industrielles et des applications de bâtiment. Les enceintes murales présentent un corps rectangulaire monobloc avec des canaux soudés à l'avant et deux ou trois profils percés pour installer des plaques de montage et des rails DIN à l'arrière, avec des trous de montage de 12,5 mm de diamètre. Le couvercle de l'enceinte comprend un joint en polyuréthane et deux, trois, quatre ou six vis à demi-tour filetées, selon la version. Un boulon de connexion à la terre M6 x 16 est soudé dans le couvercle pour fournir un terminal de connexion potentiel pour l'enceinte.

Les caractéristiques et avantages incluent 28 tailles différentes disponibles, avec des accessoires de la boîte d'extension permettant jusqu'à 42 tailles, des profondeurs de 80 mm et 120 mm disponibles, avec ou sans entrées de câble FL21 pré-installées. Les enceintes ont une protection IP66, ce qui signifie qu'elles sont étanches à la poussière et offrent une protection contre de forts jets d'eau et des mers agitées. Elles offrent une résistance aux chocs mécaniques externes allant jusqu'à IK10 (20 joules), ce qui signifie que la boîte murale peut résister à un objet de 5 kg tombé d'une hauteur de 40 cm. Elles peuvent être installées avec un tournevis et permettent un montage direct par l'arrière ou à l'aide de pattes de montage externes. Les enceintes sont protégées à l'intérieur comme à l'extérieur par un polyester peint gris (RAL 7035), présentant un design attrayant et robuste pour protéger l'électronique sensible.

Les applications typiques de la série Spacial SDB de Schneider incluent une utilisation dans des garages souterrains, des tunnels routiers et ferroviaires.
