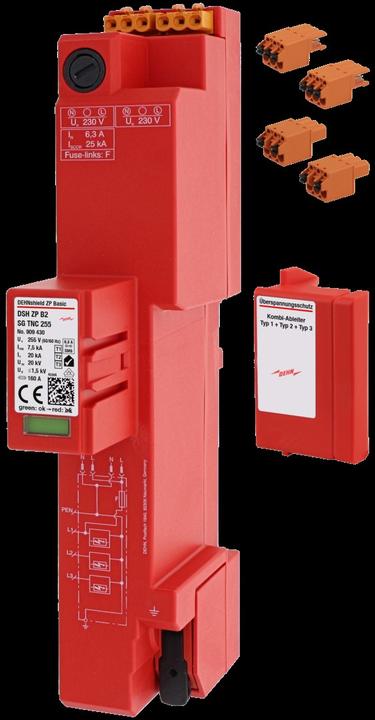

DEHN Parafoudre combiné DSH ZP B2 SG TNC 255

Fabricant : DEHN
Désignation : Parafoudre combiné TN-C
Type : DSH ZP B2 SG TNC 255
Forme de réseau DC : non
Forme de réseau IT : non
Forme de réseau TN : non
Forme de réseau TN-C : oui
Forme de réseau TN-C-S : non
Forme de réseau TN-S : non
Forme de réseau TT : non
Autres formes de réseau : non
Nombre de pôles : 3
Courant de choc (10/350 µs) : 22,5 kA
Tension continue maximale AC : 255 V
Tension nominale AC : 230 V
Niveau de protection : 1,5 kV
Capacité d'extinction de courant de suivi : 25 kA
Énergie spécifique (W/R) : 14,06 kJ/Ohm
Dispositif de protection contre les surintensités maximum pour le câblage direct (fusible) : 160 A
Dispositif de protection contre les surintensités maximum pour le câblage en V (fusible) : 160 A
Type de montage : Rail de bus
Section de conducteur maximale rigide (monocâble/multicâble) : 25 mm²
Signalisation à distance : non
Signalisation sur l'appareil : optique
Classe de test : Type 1, 2 et 3
Fusible intégré : non
Protection coordonnée énergétiquement avec l'appareil final : oui
Technologie de décharge à étincelles à commutation de tension : oui
Prise de tension protégée contre les surintensités : oui
Degré de protection (IP) : IP30

DEHN Parafoudre combiné DSH ZP B2 SG TNC 255 : détails supplémentaires
Parafoudre combiné testé Type 1+Type 2+Type 3 selon DIN EN 61643-11 pour systèmes TN-C (circuit 3+0) incluant une alimentation 230 V protégée contre les surintensités (N et L) avec fusible de remplacement pour RfZ / APZ conformément à VDE-AR-N 4100, entièrement montable sans outil grâce à la technologie de connexion Click+Power pour le système de rail de bus de 40 mm et la pince de mise à la terre Push-in. À utiliser dans le système d'alimentation principal selon DIN VDE 0100-443 pour les bâtiments (y compris avec alimentation par ligne aérienne, sans système de protection contre la foudre externe). Un clip de couverture approprié selon DIN VDE 0603-1 pour tout tableau de compteur standard, plus 2 x prises et 2 x fiches (sans fils de connexion) pour le câblage du système de mesure intelligent selon VDE-AR 4100 est inclus dans la livraison.
EAN : 4013364409842.
