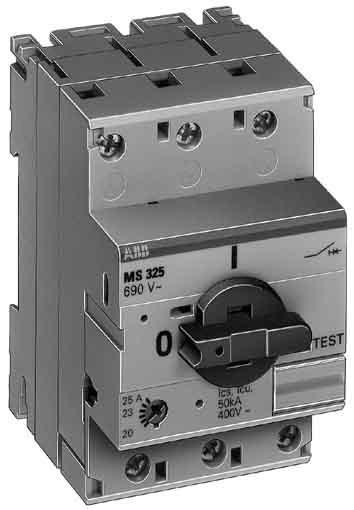

ABB Stotz S&J Disjoncteur de protection moteur MS 325-4

Fabricant : ABB Stotz S&J
Désignation : Disjoncteur de protection moteur
Type : MS 325-4
Réglage du déclencheur de surcharge : 2,5–25 A
Plage de réglage du déclencheur de court-circuit non retardé : 50 A
Avec protection thermique : oui
Sensible à la perte de phase : oui
Technique de déclenchement : thermomagnétique
Tension de service nominale : 440–690 V
Courant nominal Iu : 4 A
Puissance nominale en service AC-3, 400 V : 1,5 kW
Type de connexion du circuit principal : connexion à vis
Type d'élément de commande : bouton rotatif
Type de construction de l'appareil : appareil complet dans un boîtier
Avec contact auxiliaire intégré : non
Avec déclencheur de sous-tension intégré : non
Nombre de pôles : 3
Courant de coupure de court-circuit nominal Icu à 400 V, AC : 100 kA
Degré de protection (IP) : IP20
Hauteur : 87,5 mm
Largeur : 54 mm
Profondeur : 75,5 mm

Le disjoncteur de protection moteur MS 325 avec protection thermique et électromagnétique représente une série puissante pour la protection des moteurs jusqu'à 12,5 kW (400 V) avec une largeur de module de 54 mm dans un design d'installation. L'appareil compensé en température dispose d'une commande par bouton rotatif avec une indication claire de la position de commutation I/0. Le bouton rotatif peut être verrouillé en position 0 à l'aide d'un dispositif de verrouillage. Des accessoires montables comprennent des contacts auxiliaires, de signalisation et de signalement de court-circuit, ainsi que des déclencheurs de sous-tension et de courant de travail. Des rails triphasés et des blocs d'alimentation permettent l'alimentation commune de plusieurs disjoncteurs de protection moteur. Grâce à sa conception et à son design d'installation, le MS 325 est particulièrement adapté pour une installation dans des tableaux de distribution et pour une utilisation avec le système d'installation de prises ABB SMISSLINE.
