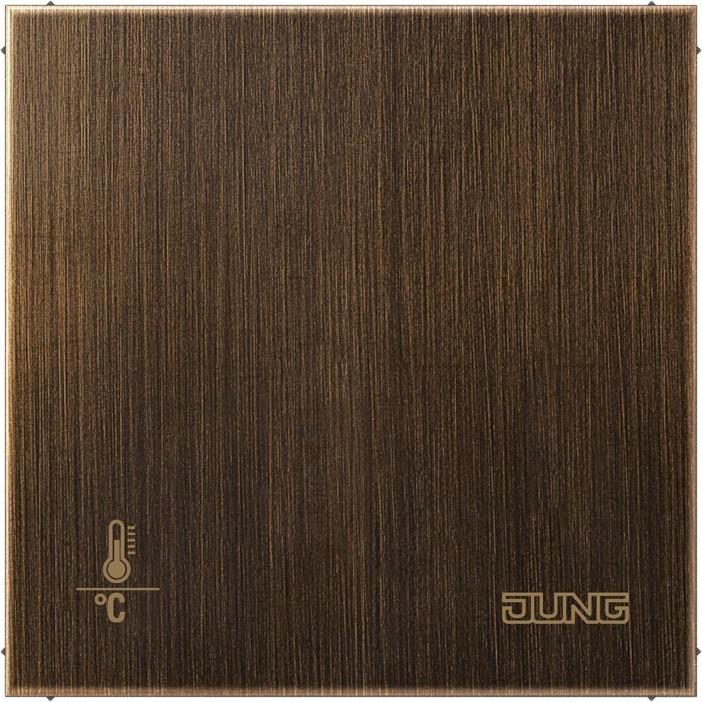

Contrôleur d'objet KNX en laiton antique avec un coupleur de bus intégré et une interface à 4 boutons, sans bouton de réglage de consigne. Le contrôleur est à l'épreuve des manipulations de l'extérieur. La pleine fonctionnalité est supportée à partir de ETS 3.0d ou supérieur.

Famille de produits : ETS. Capteurs physiques. Type de produit : Température. Utilisation prévue : Contrôle de la température d'une pièce individuelle dans des installations KNX. Installation dans une boîte de dispositif avec des dimensions conformes à la norme DIN 49073.

Les caractéristiques du produit incluent la mesure de la température ambiante et la comparaison avec la température réglée. La spécification de la consigne est réalisée en sélectionnant le mode de fonctionnement. Les modes de fonctionnement incluent Confort, Veille, Fonction nuit et Protection contre le gel/chauffage. Le fonctionnement de chauffage et de refroidissement comprend des étapes de base et supplémentaires. Le fonctionnement se fait exclusivement via le bus.

L'interface à boutons dispose de quatre entrées ou de deux sorties et deux entrées, adaptées pour des contacts de fenêtre, des boutons, des LED, etc. Les fonctions des entrées incluent la commutation, le gradateur, le contrôle des volets, le contrôle secondaire de scène lumineuse et la fourniture de valeurs de luminosité ou de température. Un capteur de température externe peut être connecté en option.

Média KNX : TP 256. Tension nominale KNX : DC 21 à 32 V SELV. Consommation de courant KNX : maximum 7,5 mA. Connexion KNX : bornier. Plage de température ambiante : -5 à +45 °C. Plage de température de stockage/transport : -25 à +70 °C. Courant de sortie : 0,8 mA.

Type de câble d'entrée et de sortie : J-Y(St)Y 2 x 2 x 0,8 mm. Longueur maximale du câble : 5 m. Longueur maximale du câble pour le capteur de température : 50 m. Attention : Si des câbles avec une section de 1,5 mm² sont utilisés, une boîte de jonction doit être employée.
