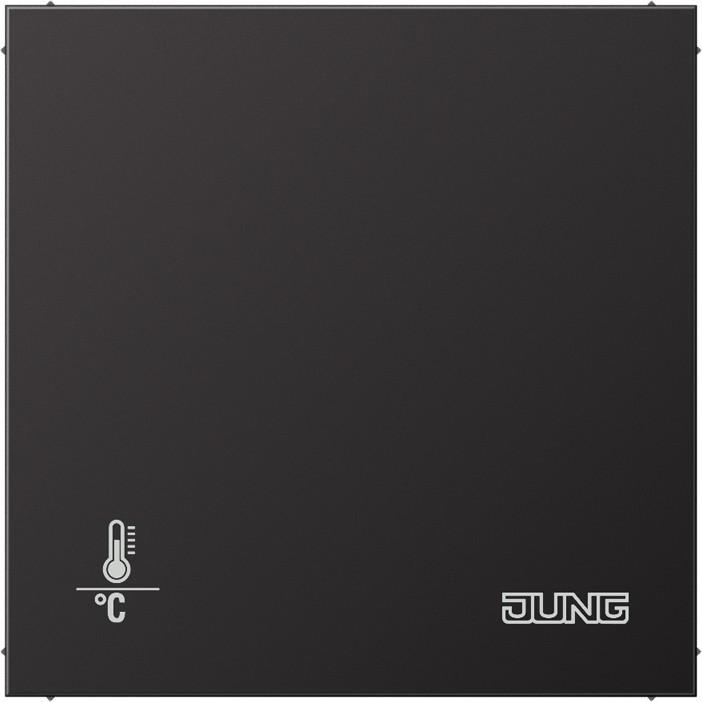

Contrôleur d'objet KNX en aluminium peint en noir avec un coupleur de bus intégré et une interface de boutons. Ce contrôleur quadruple n'inclut pas de bouton rotatif pour le réglage du point de consigne et est protégé contre les manipulations extérieures. Il prend en charge la fonctionnalité complète à partir de l'ETS 3.0d ou version supérieure. Il fait partie de la famille de produits ETS des capteurs physiques et est conçu pour le contrôle de la température dans des pièces individuelles au sein des installations KNX. L'installation est compatible avec les boîtiers de dispositifs selon la norme DIN 49073.

Les caractéristiques du produit incluent la mesure de la température ambiante et la comparaison avec la température réglée. La spécification du point de consigne est réalisée en sélectionnant le mode de fonctionnement, qui comprend le confort, la veille, le fonctionnement nocturne et la protection contre le gel/chauffage. Le contrôleur prend en charge les opérations de chauffage et de refroidissement avec des étapes de base et supplémentaires, et il fonctionne exclusivement via le bus. L'interface de boutons dispose de quatre entrées ou de deux sorties et deux entrées, adaptées aux contacts de fenêtre, boutons, LED, etc. Les entrées peuvent effectuer des fonctions telles que l'allumage, le dimmage, le contrôle des volets, le contrôle secondaire des scènes lumineuses et la fourniture de valeurs de luminosité ou de température. Un capteur de température externe peut être connecté en option.

Les spécifications techniques incluent le médium KNX : TP 256, tension nominale KNX : DC 21 à 32 V SELV, et une consommation de courant KNX maximale de 7,5 mA. La connexion se fait via une borne. La plage de température ambiante est de -5 à +45 °C, tandis que la plage de température de stockage et de transport est de -25 à +70 °C. Le courant de sortie est de 0,8 mA, et le type de câble d'entrée et de sortie est J-Y(St)Y 2 x 2 x 0,8 mm, avec une longueur de câble maximale de 5 m. Pour le capteur de température, la longueur de câble maximale est de 50 m. Attention : Si des câbles avec une section de 1,5 mm² sont utilisés, une boîte de jonction doit être utilisée.
