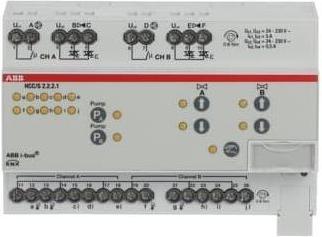

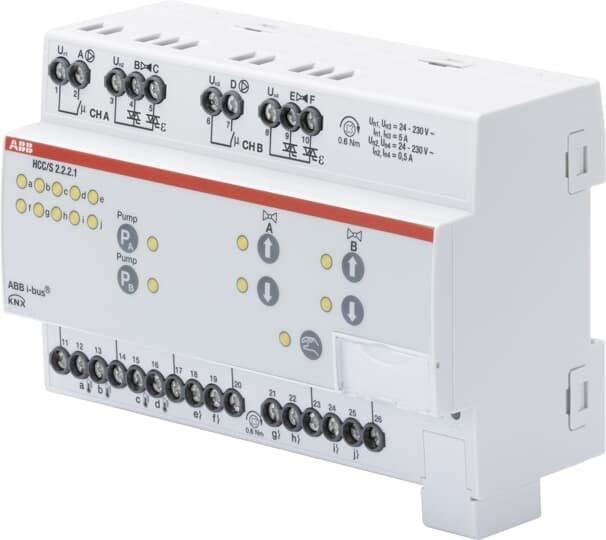

ABB Stotz S&J Contrôleur de circuit de chauffage/refroidissement HCC/S2.2.2.1

Fabricant : ABB Stotz S&J
Désignation : Contrôleur de circuit de chauffage/refroidissement 2 canaux 3 points REG
Type : HCC/S2.2.2.1
Système de bus KNX : oui
Système de bus KNX sans fil : non
Système de bus sans fil : non
Système de bus LON : non
Système de bus Powernet : non
Autres systèmes de bus : aucun
Radio bidirectionnelle : non
Type de montage : REG
Largeur en unités de division : 8
Avec couplage de bus : non
Module de bus amovible : non
Grandeur de réglage continue : oui
Grandeur de réglage à commutation : non
Fonction de protection de vanne : oui
Commande manuelle : oui
Nombre d'entrées numériques : 10
Courant de commutation max (charge résistive) : 5 A
Nombre de sorties : 4
Courant de sortie max : 5 A
Tension de commutation : 24..230 V
Degré de protection (IP) : IP20
Profondeur minimale de la boîte de l'appareil : 64,5 mm

ABB Stotz S&J Contrôleur de circuit de chauffage/refroidissement HCC/S2.2.2.1 : détails supplémentaires
Pour le contrôle d'un circuit de chauffage ou de refroidissement. L'appareil dispose de 2 canaux, chacun avec deux sorties électroniques pour piloter la vanne mélangeuse à 3 voies (3 points) d'un circuit de chauffage ou de refroidissement. L'appareil possède également une sortie relais (5 A) pour activer la pompe de circulation. Grâce à 3 entrées de signaux binaires, l'état de la pompe peut être surveillé (via des contacts sans potentiel) et ce retour d'information peut être intégré dans le contrôle de la pompe. La température de départ et de retour est mesurée et utilisée pour le calcul de la valeur de réglage de la vanne par le régulateur intégré. La valeur de consigne est reçue via le bus KNX. Grâce à un regroupement de canaux, il est possible de contrôler des systèmes avec des doubles pompes. Le HCC/S 2.2.2.1 dispose d'une commande locale facile à utiliser. Pour des fonctions de diagnostic avancées ainsi qu'une mise en service améliorée, l'outil ABB i-bus peut être utilisé.
