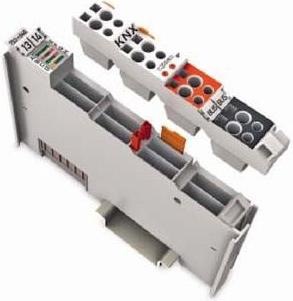

La borne de bus KNX/EIB/TP1 753-646 sert à se connecter à un réseau KNX/EIB/TP1. La borne prend en charge deux fonctions différentes :

1. Mode appareil : La borne permet de connecter les contrôleurs programmables pertinents pour l'automatisation des bâtiments à un réseau KNX/TP1. Dans un réseau KNX, la borne se présente comme un appareil KNX standard et est intégrée via l'outil de mise en service ETS Professional. La borne prend en charge un maximum de 253 objets de communication avec des DPT quelconques, 254 adresses de groupe et 254 associations. La programmation de l'application se fait via le logiciel WAGO-I/O-PRO CAA. L'attribution des données du programme d'application aux adresses de groupe se fait via un plug-in ETS, qui est inclus dans la base de données de produits WAGO.

2. Mode routeur : En combinant le contrôleur KNX IP 750-849 ou 750-889 avec la première borne KNX/EIB/TP1 753-646, l'appareil devient un routeur KNXnet/IP. Le passage de la borne en mode routeur se fait automatiquement. Un programme d'application n'est pas nécessaire pour le fonctionnement en mode routeur. D'autres bornes connectées au contrôleur KNX IP sont adressées par l'application en mode appareil.

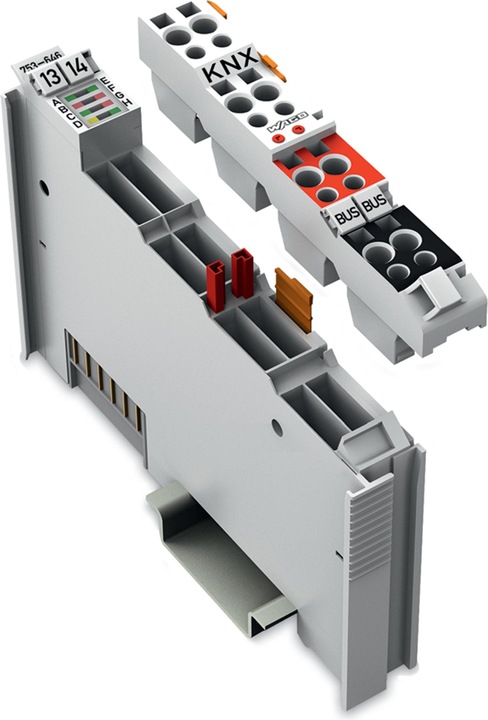

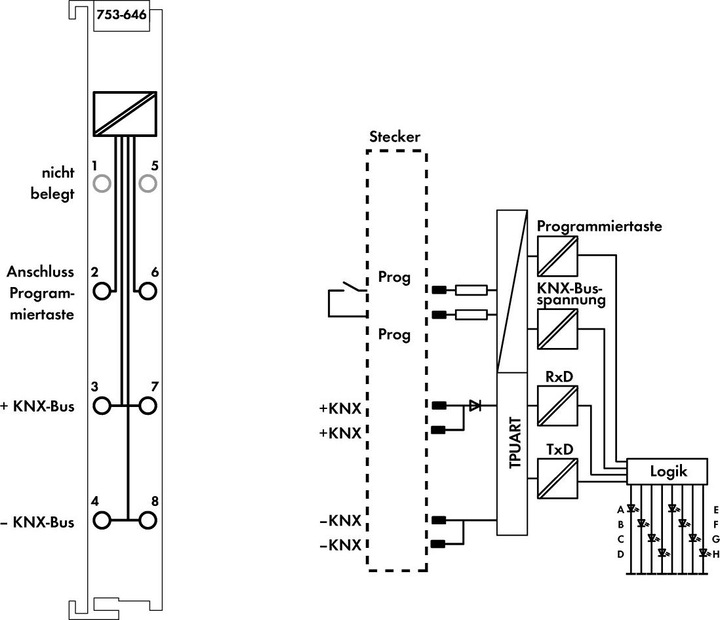

Le connecteur de la série 753 avec contacts internes pontés (3/7 et 4/8) est inclus dans la livraison.

Pour le fonctionnement de la borne de bus KNX/EIB/TP1, une alimentation externe KNX et l'ETS Professional sont nécessaires.
