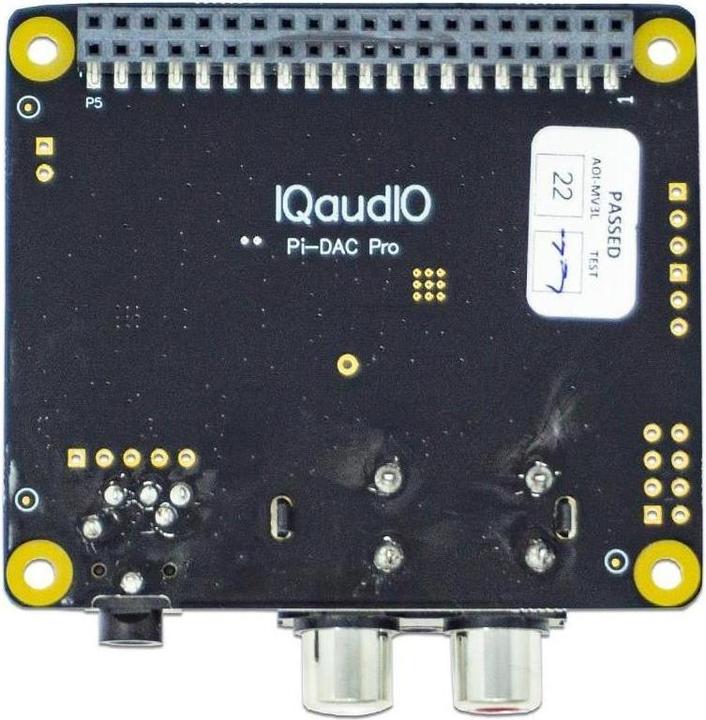

IQaudio DAC Pro

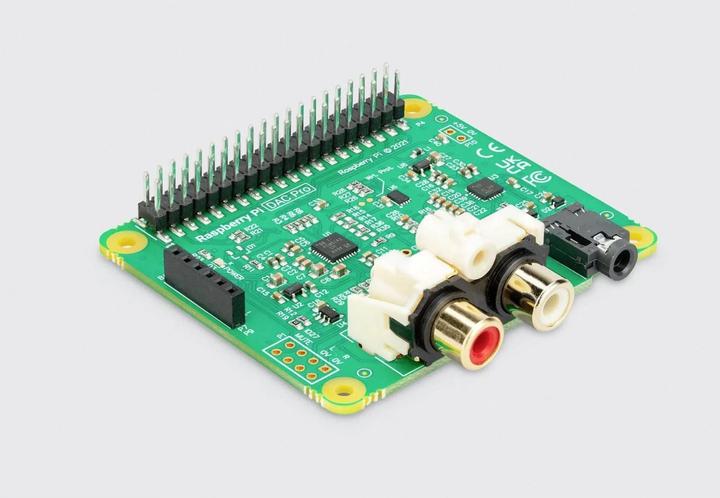

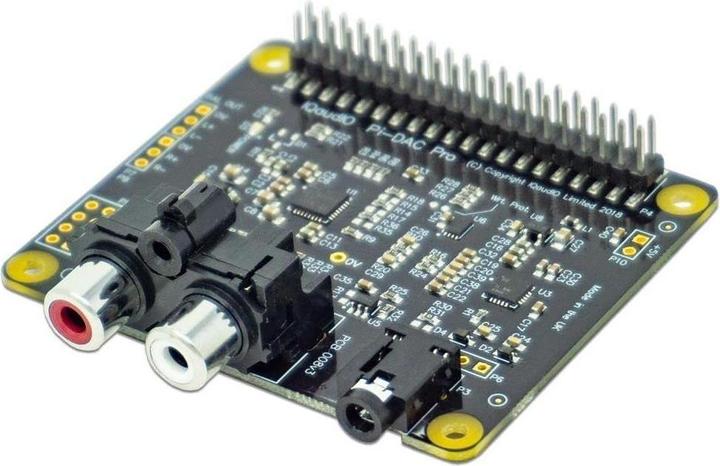

Le HAT audio haute fidélité utilise le DAC PCM5242 de Texas Instruments pour offrir un excellent rapport signal/bruit et une haute qualité audio pour les Raspberry Pi 1 Model B+, 2, 3 et 4. Le DAC Pro prend en charge la sortie symétrique/différentielle, en parallèle avec la sortie Phono/RCA au niveau ligne. De plus, la carte son comprend un amplificateur dédié pour écouteurs.

Premiers pas

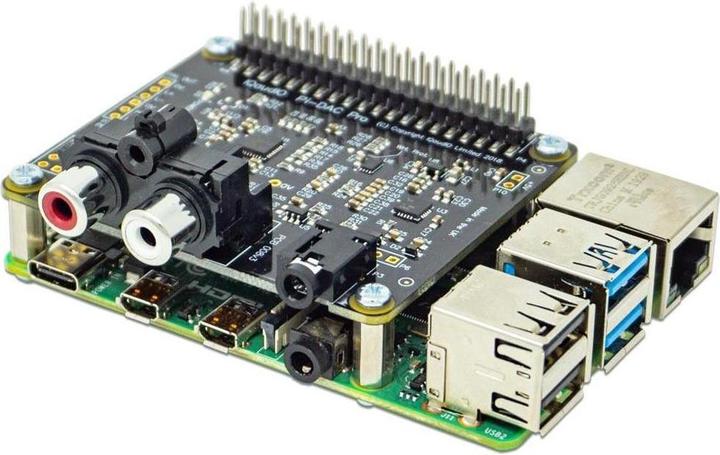

Le IQaudio DAC Pro se connecte à la broche GPIO à 40 broches du Raspberry Pi 1 Model B+, Raspberry Pi 2, Raspberry Pi 3 ou Raspberry Pi 4, sans nécessiter de soudure ni d'alimentation externe.

L'extension sonore DAC Pro expose deux connecteurs à 3 broches (P7/P9) qui peuvent être utilisés par la carte XLR optionnelle pour fournir une sortie différentielle/symétrique, accessible via des prises XLR, situées au-dessus des ports USB/Ethernet du Raspberry Pi.

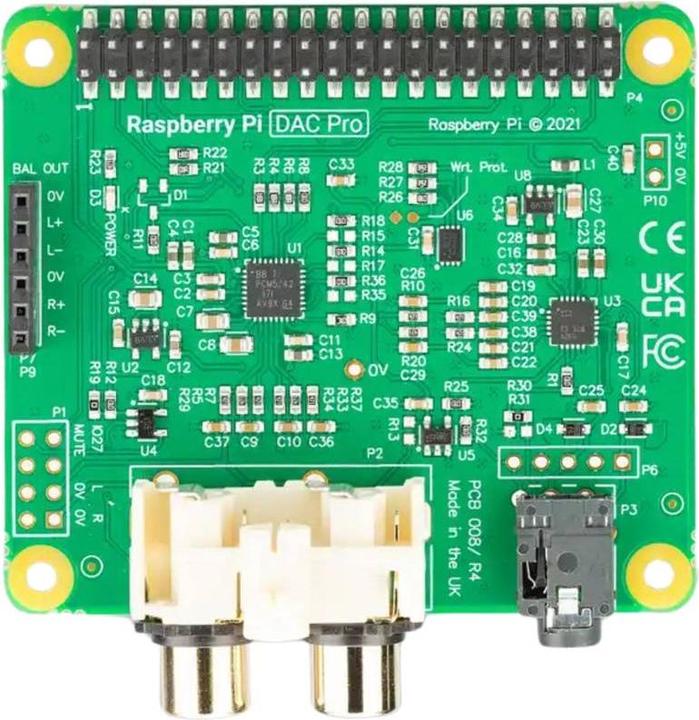

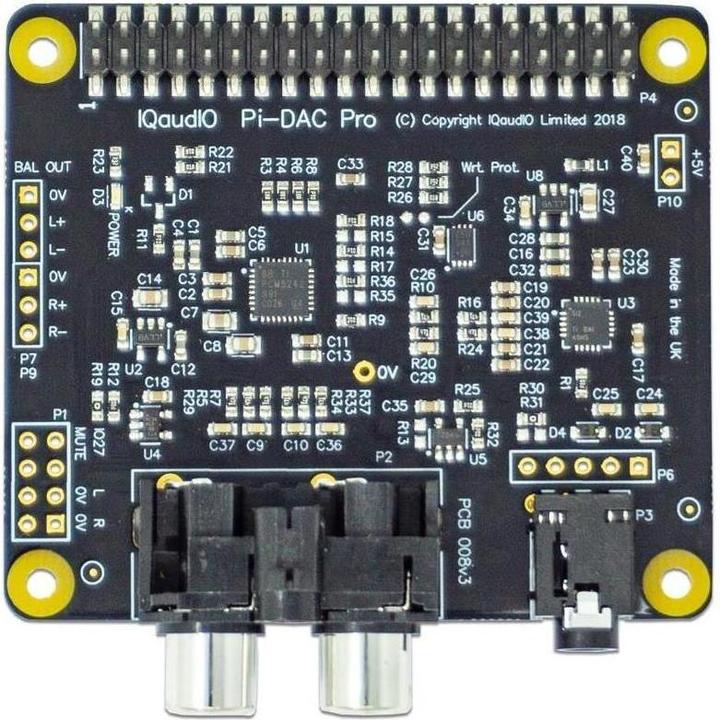

P1 : Sortie analogique (0-2V RMS). Comprend GPIO27, signal de mise en sourdine (détection des écouteurs), audio gauche et droit ainsi que masse gauche et droite.

P6 : Signaux de la prise casque. Broche 1 : Gauche, Broche 2 : Masse, Broche 3 : Droit, Broche 4 : Masse, Broche 5 : Détection.

P7/9 : Sortie différentielle (0-4V RMS). P7 : Gauche, P9 : Droit.

P10 : Entrée 5V alternative, qui alimente le Raspberry Pi en parallèle.

Les cartes son IQaudio sont compatibles avec tous les Raspberry Pi actuels et ceux disposant d'une broche GPIO à 40 broches. Cela inclut le Raspberry Pi 4B, 3B+, 3A+, 3, Zero, etc.

Certains des produits sont des cartes HAT de pleine taille, d'autres sont plutôt conçus pour le format Raspberry Pi Zero.

Les cartes son IQaudio ont été conçues dans un but précis, pour s'intégrer dans vos appareils audio HiFi existants ou vos dispositifs multimédias basés sur Raspberry Pi. La meilleure reproduction audio se fait via le DAC Pro, DAC+ et DigiAMP+.
