Plage : Étoile/Triangle
Série : SDAINL
Tension de bobine : 230V @ 50 Hz, 240V @ 60 Hz
Courant nominal de contact : 45 A
Tension nominale de contact : 400 Vac
Puissance : 22 kW
Type de connexion : Montage par vis
Longueur : 85 mm
Largeur : 158 mm
Température de fonctionnement max : +40°C

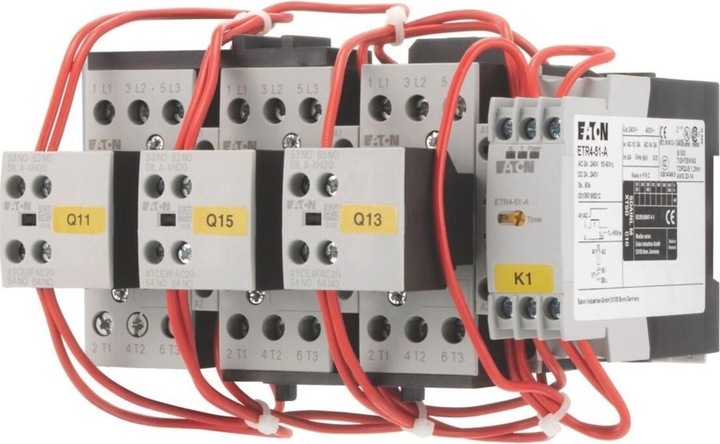

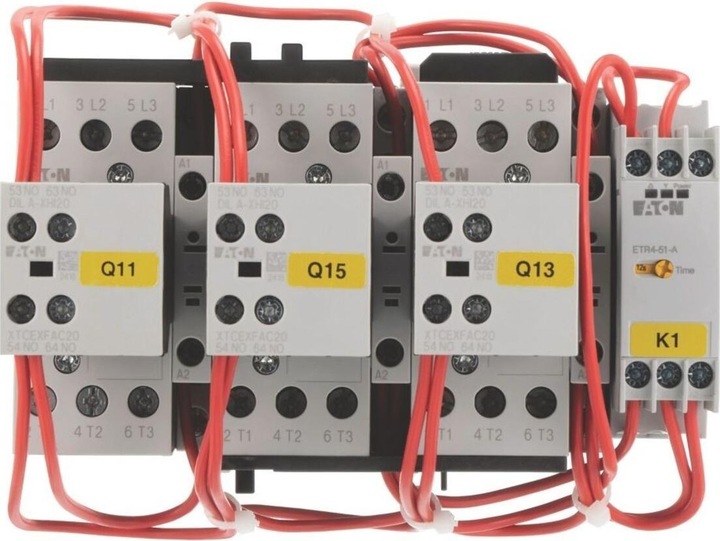

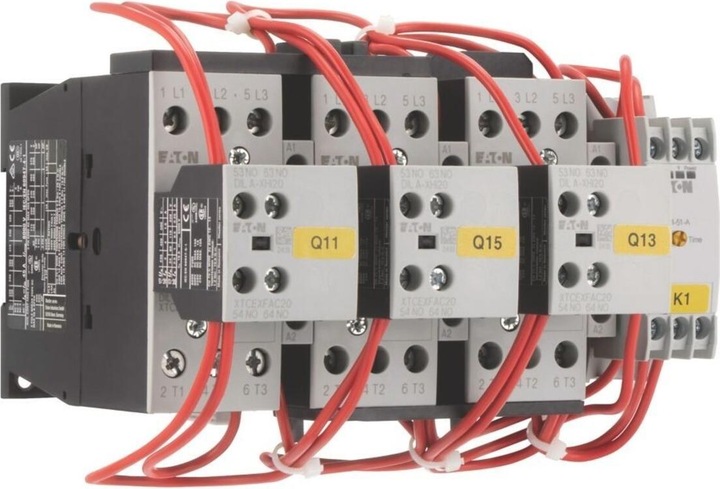

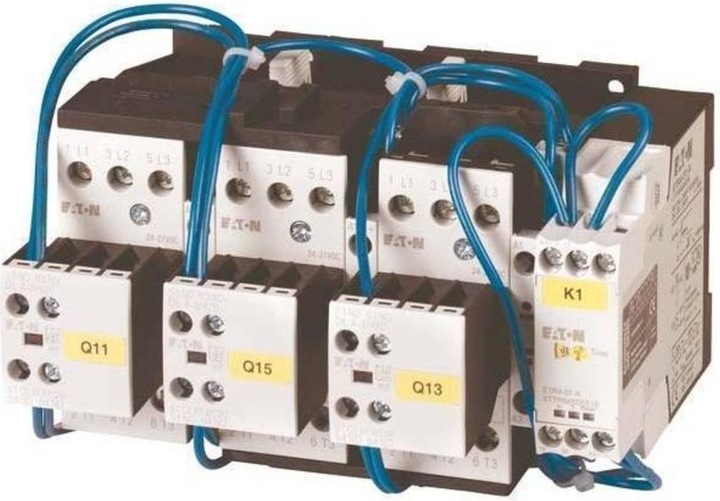

Les données VSL fournies sont des valeurs maximales. La protection contre les surcharges spécifiée est déterminée en appliquant la formule suivante : 0,58 x FLC du moteur. Prévoyez un espace supplémentaire pour les fils au-dessus et en dessous du démarreur. La protection thermique ZB12-16 est actuellement en rupture de stock. Les démarreurs utilisant des composants de la série X Start ne sont pas compatibles avec les composants DILM. Étoile/Triangle - Conception ouverte. Démarreur étoile/triangle avec conception ouverte pour une utilisation à l'intérieur d'enceintes assorties, permettant une installation rapide et facile et un montage direct sur rail DIN de 35 mm. Fabriqué avec des composants Moeller facilement disponibles conformes aux dernières normes IEC 947 et pré-câblé pour accepter les contacteurs thermiques Moeller Z00 ou ZB, offrant une sensibilité monophasée à la norme IEC 947-4. Les démarreurs étoile-triangle de type ouvert comprennent un contacteur principal, un contacteur delta et un contacteur étoile, un temporisateur étoile-triangle (réglable entre 0 et 30 secondes) et un schéma de câblage. Le relais de surcharge n'est pas inclus et doit être commandé séparément. Les numéros de pièces du fabricant commençant par SDAINL 00AM, 0M, 0AM, 1M, M12, M16, M22 ont une protection contre les surcharges ZB12. Les numéros de pièces du fabricant commençant par SDAINL M30, M45 et M55 ont une protection contre les surcharges ZB32. Protection des bornes IP20. Plage de température de fonctionnement : -25 à +40 °C.

7,5 kW (SDAINL00AM) = 77 x 162 x 112 mm (H x L x P)
12,5 kW et 18,5 kW (SDAINL0M et SDAINL0AM) = 91 x 162 x 117 mm (H x L x P)
22 kW (SDAINL1M) = 98 x 188 x 135 mm (H x L x P)
5,5 à 11 kW (SDAINLM12 à SDAINLM22) = 68 x 158 x 125,2 mm (H x L x P)
15, 22 et 30 kW (SDAINLM30 à SDAINLM55) = 85 x 158 x 147,3 mm (H x L x P).
