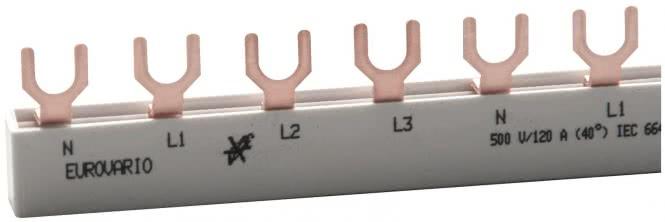

Doepke Rail de Phase EV-S G 4.12.120 L

Fabricant : Doepke
Désignation : Rail de phase
Type : EV-S G 4.12.120 L
Nombre de phases : 3
Nombre de pôles : 4
Nombre d'appareils compatibles : 3
Pas de division : 17,8 mm
Section : 10 mm²

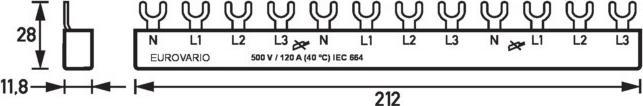

Longueur : 212 mm
Largeur en unités de division : 12
Courant nominal Iu : 63 A
Type de connexion électrique : Fourche
Isolé : oui
Tension d'impulsion nominale : 4,5 kV
Courant de court-circuit nominal conditionnel Iq : 15 kA
Tension d'exploitation nominale maximale Ue : 500 V
Résistance au courant de court-circuit de courte durée Icw : 15 kA
Compatible avec des appareils avec conducteur neutre : oui
Compatible avec des appareils avec contact auxiliaire : non
Couleur : gris

Doepke Rail de Phase EV-S G 4.12.120 L : Détails supplémentaires
Ces composants pour le câblage des disjoncteurs dans des tableaux électriques utilisés dans des environnements industriels, commerciaux et privés réduisent considérablement l'effort d'installation. Les barres collectrices pré-découpées sont adaptées pour la connexion côté alimentation des disjoncteurs différentiels, des disjoncteurs de protection et des combinaisons FI/LS sur la partie inférieure des appareils. Les rails sont conçus en forme de fourche et disponibles dans une large variété de versions, allant de un à quatre pôles (certains avec espace pour des contacts auxiliaires). La protection contre les contacts EV-S BS couvre les connexions non utilisées.

Caractéristiques :

• Utilisable pour la connexion de disjoncteurs différentiels, de disjoncteurs de protection et de combinaisons FI/LS
• Large variété de versions
• Gain de temps important lors du câblage

Type de montage : Les rails se glissent dans les bornes de connexion supérieures ou inférieures des appareils à connecter.

Domaines d'application : Les barres collectrices de cette série sont utilisées en combinaison avec des RCCB, MCB et RCBO dans les alimentations électriques de bâtiments résidentiels et à usage spécifique ainsi que dans des installations industrielles.

Remarques : Lors de l'alimentation de disjoncteurs de protection par le haut en combinaison avec des disjoncteurs différentiels Doepke, les barres de connexion EV-S G ANL (N à gauche) ou EV-S G ANR (N à droite) doivent être utilisées.

EAN : 4014712123816.
