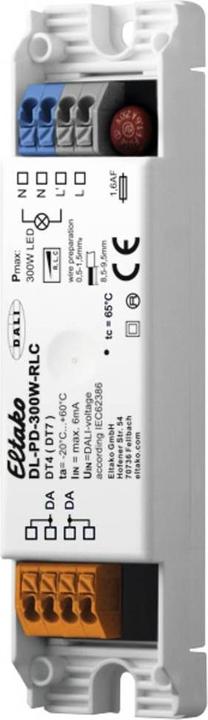

Variateur de phase avec entrée de contrôle DALI pour installation encastrée, dimensions 120x30x22 mm, protection IP20. Convient pour le dimmage de lampes LED retrofit 230V via DALI. Convertit le niveau de dimmage DALI en une tension avec coupure ou phase découpée. Le niveau de dimmage minimal (MIN LEVEL) est réglable via DALI. Mode de fonctionnement supplémentaire en tant qu'interrupteur (conforme DT7) à partir de la version du firmware 3.5. Le module représente un participant au bus et est donc adressable. Bornes de connexion doubles pour un passage facile du bus DALI. Plage de dimmage de 0,1 % à 100 %. Tension d'alimentation 230V AC, plage de charge de sortie de 10 à 300W. Haute efficacité. Configuration via le logiciel PC DALI-Cockpit.

Fonction : Le DALI-PD sert d'interface entre la technologie de dimmage classique (dimmage de phase) et DALI, conformément à la norme pour les dispositifs de contrôle DALI (IEC 62386-102) et les appareils de type 4 (IEC 62386-205). L'interface DALI-PD convertit le niveau de dimmage souhaité en un signal de tension correspondant avec phase découpée ou non. Le variateur universel fonctionne selon la charge comme un variateur à phase découpée ou à phase coupée. Le mode de fonctionnement peut être interrogé via DALI (DT4). La courbe de dimmage est logarithmiquement échelonnée conformément à la norme DALI. Le contrôle de phase découpée fournit une tension sinusoïdale découpée. La valeur minimale physique est de 3 %. À partir de la version du firmware 3.5, le DALI-PD dispose d'un mode de fonctionnement supplémentaire. Il peut être basculé du mode DT4 (dimmage de phase) au mode DT7 (interrupteur). Dans ce mode, le DALI-PD se comporte comme un interrupteur. Le comportement dans ce mode est conforme à la norme DALI pour les appareils DT7 (IEC62386-208). Dans ce mode, la caractéristique de commutation est déterminée par la comparaison du niveau de puissance de la lampe virtuelle (VDAP) avec 4 seuils de commutation.
