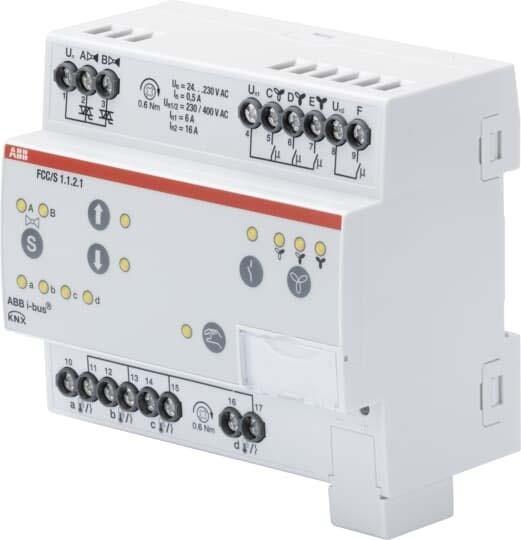

Contrôleur de Fan Coil ABB Stotz S&J FCC/S1.1.2.1

Fabricant : ABB Stotz S&J
Désignation : Contrôleur de Fan Coil 2xPWM régulation manuelle à 3 niveaux
Type : FCC/S1.1.2.1
Système de bus KNX : oui
Système de bus KNX sans fil : non
Système de bus sans fil : non
Système de bus LON : non
Système de bus Powernet : non
Autres systèmes de bus : sans
Communication bidirectionnelle : non
Type de montage : REG
Largeur en unités de division : 6
Avec couplage de bus : non
Module de bus amovible : non
Grandeur de réglage continue : oui
Grandeur de réglage commutante : oui
Fonction de protection de vanne : oui
Commande manuelle : oui
Nombre d'entrées numériques : 4
Courant de commutation max. (charge ohmique) : 16 A
Nombre de sorties : 5
Courant de sortie max. : 0,5 A
Tension de commutation : 24..230 V
Degré de protection (IP) : IP20

Le contrôleur de Fan Coil ABB Stotz S&J FCC/S1.1.2.1 est destiné à la commande des unités de Fan Coil ou des convecteurs à air. Grâce à deux sorties électroniques, il est possible de contrôler deux actionneurs de vanne thermoélectriques ou un actionneur de vanne motorisé pour le chauffage ou le refroidissement. Pour la commande du ventilateur, l'appareil dispose de trois sorties relais. Une sortie relais peut commuter une charge supplémentaire allant jusqu'à 16 A, comme par exemple un chauffage d'appoint électrique. Grâce à 4 entrées, l'état de la pièce peut être détecté et surveillé (utilisable pour contact de fenêtre, capteur de point de rosée, capteur de niveau ou capteur de température). Il est également possible de connecter un dispositif de commande de pièce analogique (SAR/A ou SAF/A) aux entrées de l'appareil. Pour réguler la température de la pièce, l'appareil est équipé d'un régulateur de température intégré, qui peut être utilisé directement pour contrôler les sorties de l'appareil. Le FCC/S 1.1.2.1 dispose d'une commande sur site facile à utiliser. Pour des fonctions de diagnostic avancées ainsi qu'une mise en service améliorée, l'outil ABB i-bus peut être utilisé.
